渗透探伤耗材和附件
一、五点试块简介:

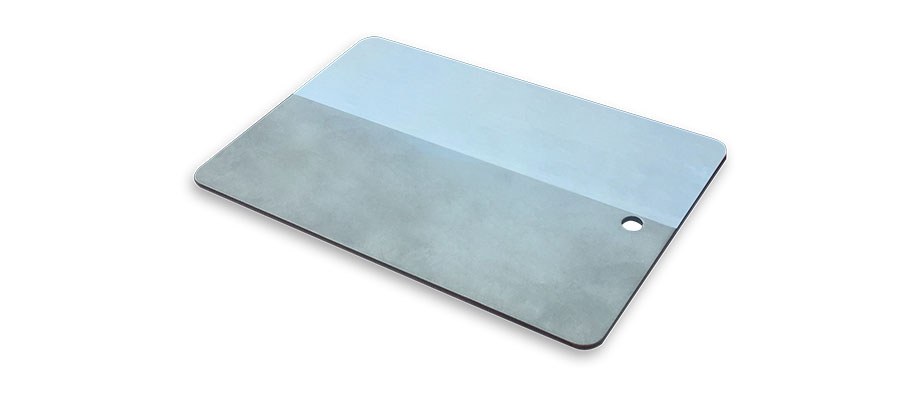

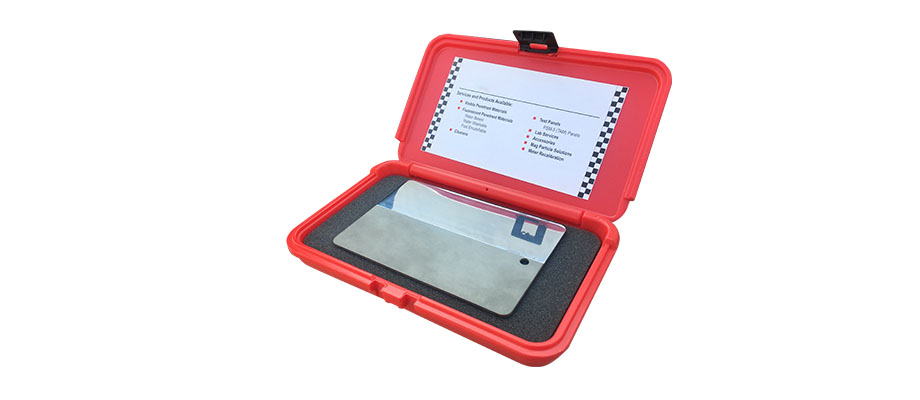

按照Pratt&Whitney标准,五点试块采用不锈钢材料制造(如图一),厚度为0.09英寸,长宽为4*6英寸。试块正面一部分为抛光面,一部分为磨砂面,抛光面上有五个从大到小依次排列的缺陷(如图二)。鉴于此,该试块被俗称为五点试块。五个缺陷的尺寸依次为:1/4英寸、5/32英寸、3/32英寸、1/16英寸、1/32英寸,其比例为:8:5:3:2:1。
磨砂面用于测试渗透液的可去除性,即清洗的难易程度。抛光面的五个按尺寸大小依次排列的缺陷用于验证渗透工艺的有效性及耗材的灵敏度。
二、五点试块的功能:
(1) 验证渗透液的灵敏度。
(2) 验证系统的功能正常与否。
(3) 验证渗透检测工艺的有效性。
(4) 对比两种渗透液的差别。
(5) 对比新旧渗透液的差别。
